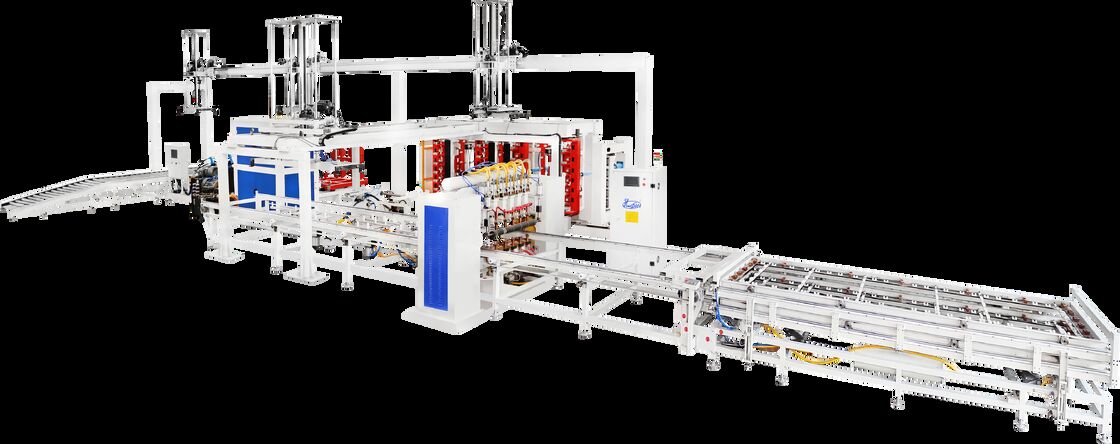

Πλήρως Αυτοματοποιημένη Μηχανή Παραγωγής Κλωβών IBC
Η Αυτόματη Μηχανή Παραγωγής Κλωβών IBC της Hwashi αντιπροσωπεύει την κορυφή της καινοτομίας στην κατασκευή, συνδυάζοντας προηγμένη τεχνολογία αυτοματισμού με μηχανική ακριβείας για να προσφέρει μια ολοκληρωμένη λύση για την παραγωγή κλωβών Ενδιάμεσων Δοχείων Χύδην (IBC). Αυτό το υπερσύγχρονο σύστημα μετατρέπει τις πρώτες ύλες σε κλωβούς IBC υψηλής ποιότητας μέσω μιας πλήρως ολοκληρωμένης, αυτοματοποιημένης διαδικασίας που διασφαλίζει εξαιρετική ποιότητα, μέγιστη απόδοση και σημαντική εξοικονόμηση κόστους.
Προηγμένα Χαρακτηριστικά Παραγωγής
Πλήρως Αυτοματοποιημένη Παραγωγή
- Ολοκληρωμένες διαδικασίες συγκόλλησης, εκφόρτωσης πλέγματος, κάμψης, κλειδώματος
- Απαιτούνται μόνο 3-4 χειριστές
- Δυνατότητα συνεχούς λειτουργίας 24/7
- Ρυθμός παραγωγής 80 κλωβών ανά ώρα
Μηχανική Ακριβείας
- 6-7 κεφαλές συγκόλλησης με τεχνολογία CNC
- Ακρίβεια διαστάσεων ±0.1mm
- Χρόνος κύκλου 60 δευτερόλεπτα ανά κλωβό
- Ομοιόμορφα αποτελέσματα συγκόλλησης
Διασφάλιση Ποιότητας με Τεχνητή Νοημοσύνη
- Έξυπνο σύστημα ανίχνευσης ελαττωμάτων
- Παρακολούθηση και ανάλυση σε πραγματικό χρόνο
- Αυτόματη ρύθμιση παραμέτρων
- Συνεπής έλεγχος ποιότητας
Κύριο Σύστημα Πλαισίου Συγκόλλησης
Τέσσερα σετ μετασχηματιστών MF ρυθμίζουν έξι σετ ηλεκτροδίων συγκόλλησης, διασφαλίζοντας βέλτιστη ποιότητα συγκόλλησης για κάθε σημείο συγκόλλησης. Η αμφίπλευρη τεχνική συγκόλλησης τύπου πιάνου επιταχύνει σημαντικά τη διαδικασία συγκόλλησης. Κάθε μεταλλικό πλέγμα μπορεί να ολοκληρωθεί μέσα σε ένα λεπτό. Ο σχεδιασμός ενσωματώνει άνω και κάτω κυλίνδρους αέρα για να εγγυηθεί μια επίπεδη θέση συγκόλλησης. Επιπλέον, τα ηλεκτρόδια συγκόλλησης διαθέτουν σχεδιασμό με βίδα, ενισχύοντας την ανθεκτικότητα με κάθε χρήση.

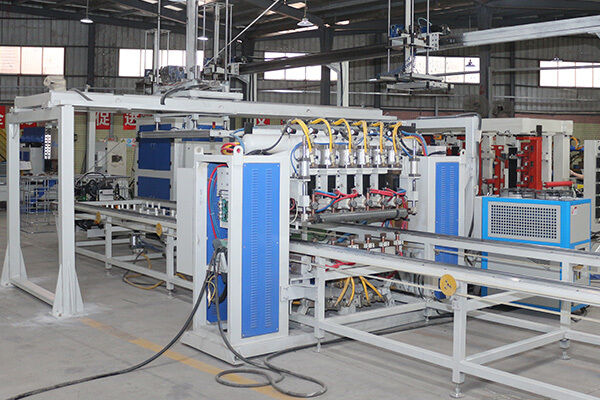

Μηχανή Αυτόματης Συγκόλλησης Πλαισίου IBC Έξι Κεφαλών
Το σύστημα ισχύος συγκόλλησης διαθέτει τέσσερα σετ προηγμένων πηγών ισχύος MF DC, επιτρέποντας ταυτόχρονη συγκόλληση σε έξι διαφορετικά σημεία. Ένας τροφοδότης διπλής στρώσης ενισχύει την αποδοτικότητα λειτουργίας - ενώ ένα εξάρτημα είναι ενεργά απασχολημένο με τη συγκόλληση, το άλλο μπορεί να φορτώσει υλικά απρόσκοπτα.
Ποιότητα Συγκόλλησης Πλέγματος Επίπεδου Σωλήνα
Η συσκευή συγκόλλησης μετατρέπει τους σωλήνες σε μια διακριτή επίπεδη διαμόρφωση πλέγματος, διασφαλίζοντας συγκολλήσεις απαράμιλλης αντοχής και στιβαρής ποιότητας. Η διαδικασία συγκόλλησης ολοκληρώνεται αποτελεσματικά σε περίπου 60 δευτερόλεπτα.
Κάθετη Μηχανή Κάμψης Διπλού Σταθμού
Η μηχανή κάμψης πλαισίου IBC διπλού σταθμού εγγυάται υψηλή ακρίβεια στην κάμψη, σταθερές λειτουργίες και αξιοσημείωτη απόδοση. Η μηχανή κάμψης μετατρέπει το επίπεδο πλέγμα σε ένα ακριβώς τετραγωνισμένο πλαίσιο σε περίπου 20-25 δευτερόλεπτα.
- Η δοκός κάμψης επεξεργασμένη με CNC διασφαλίζει ακριβείς γωνίες κάμψης
- Κάθε καλούπι ρυθμιζόμενο προς τα πάνω και προς τα κάτω κατά περίπου 3mm
- Σχεδιασμός καλουπιού 120 μοιρών για ομαλές γωνίες κάμψης
- Στιβαρή κατασκευή ορθογώνιου πλαισίου για σταθερότητα
Σύστημα Υδραυλικής Πίεσης
Ειδικά σχεδιασμένη για την κάμψη πλεγμάτων δεξαμενών παλετών, η μηχανή κάμψης IBC τα διαμορφώνει σε ορθογώνια πλαίσια με ακριβείς διαστάσεις (1200±5mm)*(1000±5mm).
Μηχανή Κλειδώματος Πλαισίου Κλωβού IBC
Επιμελώς κατασκευασμένη ως μια συνεκτική μονάδα, που επιδεικνύει εξαιρετική ακρίβεια στην εισαγωγή, ισχυρή αντοχή κλειδώματος και έναν απρόσκοπτο συνδυασμό σταθερότητας και απόδοσης.
- Ρυθμιζόμενος βραχίονας πτύχωσης για διαφορετικά σχέδια κλωβών
- Ο υδραυλικός και πνευματικός σχεδιασμός ενισχύει την απόδοση
- Αυτόματη σύνδεση των πλευρών του σωλήνα
- Το υδραυλικό καλούπι πτύχωσης αποτρέπει το ράγισμα
- Η αυτόματη συσκευή αποστολής διασφαλίζει ομαλή παραγωγή
Μηχανή Δημιουργίας Οπών και Διάτρησης
Χρησιμοποιείται για τη δημιουργία οπών στο πλαίσιο, ώστε το πλήρες πλαίσιο να μπορεί να στερεωθεί στο βασικό πλαίσιο. Η υδραυλική διαδικασία διαρκεί περίπου 25-30 δευτερόλεπτα για να ολοκληρωθεί.
- Κεφαλές πρέσας με καλούπι πρέσας
- Λειτουργία υδραυλικού σταθμού
- Πάνελ εντοπισμού κεφαλής διάτρησης
- Ρυθμιζόμενο πάνελ για ευρύτερο εύρος θέσης
Μηχανή Συγκόλλησης Βασικού Πλαισίου
Ο σχεδιασμός υιοθετεί οριζόντια δομή και 7 κεφαλές συγκόλλησης για την ολοκλήρωση της συγκόλλησης του βασικού πλαισίου. Ο χειριστής χρειάζεται μόνο να φορτώσει και να εκφορτώσει το προϊόν, ενώ η μηχανή εκτελεί αυτόματη συγκόλληση.
- Οριζόντια δομή με 7 κεφαλές συγκόλλησης
- Αυτόματη εκφόρτωση συγκολλημένων παλετών
- 3 σετ πηγών ισχύος MF DC 250KVA
- Εξαλείφει την ασταθή ποιότητα συγκόλλησης από χειρωνακτική εργασία
- Υψηλότερος ρυθμός παραγωγής και επίπεδο αυτοματισμού
Τεχνικές Προδιαγραφές
| Προδιαγραφή |
Λεπτομέρειες |
| Όνομα προϊόντος |
Γραμμή παραγωγής πλαισίου IBC |
| Στυλ |
μονή σειρά / διπλή σειρά |
| Μέγιστο πλάτος συγκόλλησης |
1200mm |
| Μέγιστο μήκος συγκόλλησης |
4250mm |
| Μάρκα |
Hwashi |
| Εξοπλισμένη Ισχύς |
350kVA/400kVA |
| Τάση |
3p 380V |
| Υλικό |
Γαλβανισμένος Σωλήνας |
| Πάχος σωλήνα |
1-2mm |
| Διάμετρος σωλήνα |
14-20mm |
| Ικανότητα εργασίας |
350-450(480-550) τεμ./8 ώρες |
| Απαιτήσεις εργασίας |
2-3 εργάτες |
Χαρακτηριστικά Συστήματος Μεταφοράς Δεξαμενών
- Κατάλληλο για εργοστάσια με ξεχωριστές μηχανές εμφύσησης και εργαστήρια κλωβών
- Δοκιμαστικές δεξαμενές μεταφέρονται με μεταφορική ταινία χωρίς ανθρώπινη παρέμβαση
- Περιλαμβάνει Χώρο Τοποθέτησης Κλωβού IBC Κάμψης, Πτύχωσης και Διάτρησης
- Χώρος Αποθήκευσης Συγκολλημένων Παλετών
- Διαδρομή Αυτόματης Συναρμολόγησης Παλετών
- Χώρος Συγκόλλησης και Περιστροφικής Συναρμολόγησης Παλετών
- Συστήματα Ασφαλούς Διέλευσης και Αυτόματης Τροφοδοσίας
Γιατί να επιλέξετε Hwashi;
- 20+ χρόνια εμπειρίας στην τεχνολογία συγκόλλησης και αυτοματισμού
- Πιστοποίηση ISO 9001 και έγκριση CE για διεθνή πρότυπα ποιότητας
- Τεχνική υποστήριξη 24/7 και ολοκληρωμένη εξυπηρέτηση μετά την πώληση
- Προσαρμόσιμες λύσεις προσαρμοσμένες στις συγκεκριμένες ανάγκες παραγωγής σας
- Έτοιμο για Industry 4.0 με δυνατότητες ενσωμάτωσης IoT
