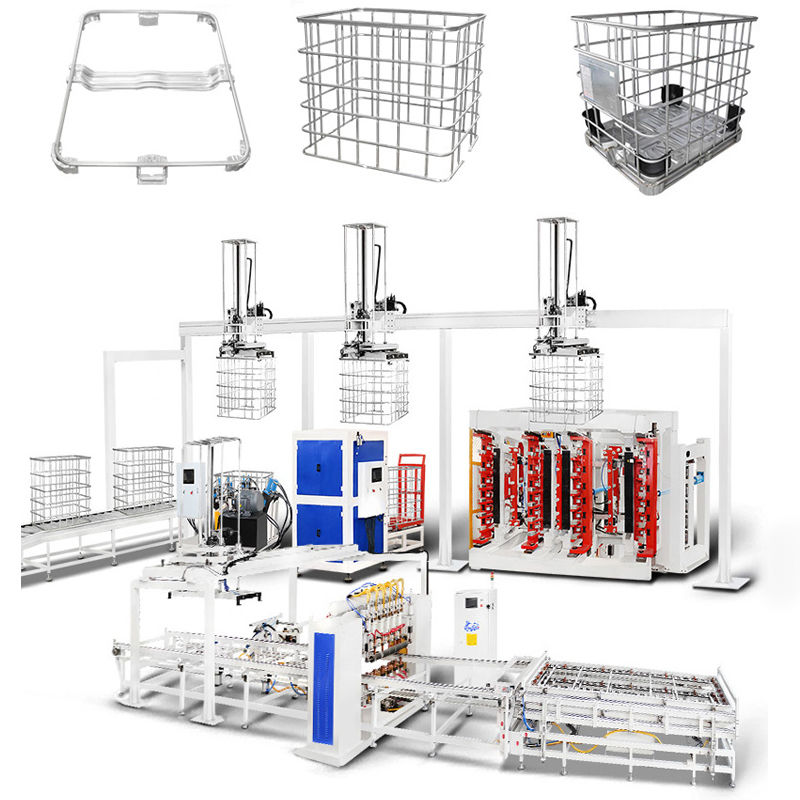

Μηχανή συγκόλλησης αυτοματοποιημένων κλουβιών υψηλής ταχύτητας παραγωγής με διμερή τεχνική συγκόλλησης τύπου πιάνο

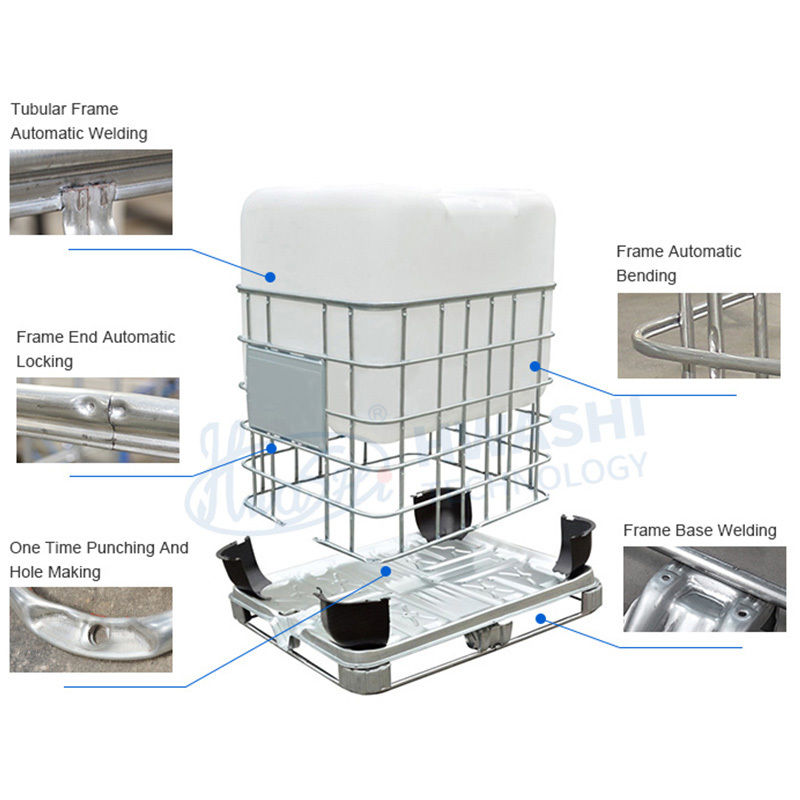

Η μηχανή συγκόλλησης πλέγματος IBC Hwashi είναι μια συσκευή υψηλής απόδοσης σχεδιασμένη για την αποτελεσματική παραγωγή πλεγμάτων IBC (Intermediate Bulk Container).​

Χαρακτηριστικά:

Μηχανή κάμψης πλαισίου IBC διπλού σταθμού

Η μηχανή κάμψης διπλού σταθμού πλαισίου IBC υποβάλλεται σε ολοκληρωμένη επεξεργασία για να εγγυηθεί όχι μόνο υψηλή ακρίβεια στην κάμψη, αλλά και σταθερές λειτουργίες και αξιοσημείωτη απόδοση.

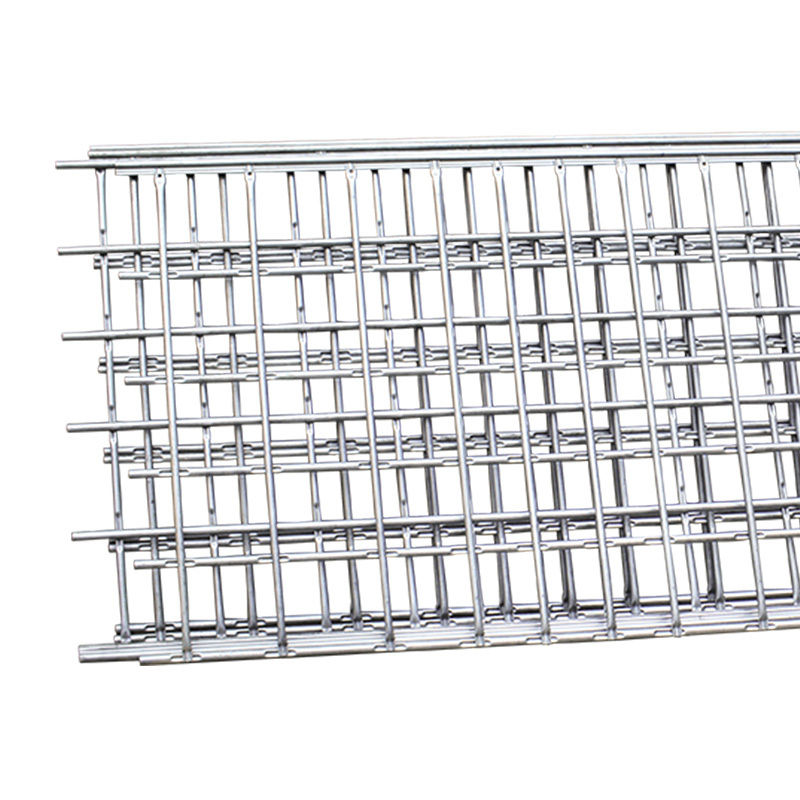

Λυγίστε το επίπεδο πλέγμα σε τετράγωνο σχήμα

Η μηχανή κάμψης μετατρέπει επιδέξια το επίπεδο πλέγμα σε ένα ακριβώς τετραγωνισμένο πλαίσιο. Η επίτευξη της διαδικασίας κάμψης σε περίπου 20-25 δευτερόλεπτα υπογραμμίζει την απόδοση του μηχανήματος και την ικανότητα ταχείας παραγωγής.

Δοκός κάμψης

1. Ο δοκός κάμψης επεξεργασμένος με CNC χρησιμοποιείται για να εξασφαλίσει τη γωνία κάμψης.

2. Κάθε καλούπι στον δοκό κάμψης μπορεί να ρυθμιστεί προς τα πάνω και προς τα κάτω κατά περίπου 3 mm για να αυξήσει το εύρος κάμψης.

3. Σχεδιασμός καλουπιού 120 μοιρών έκανε κάθε γωνία κάμψης πιο ομαλή.

Πλαίσιο κάμψης

Το πλαίσιο του μηχανήματος διαθέτει ένα στιβαρό ορθογώνιο σχεδιασμό, με παχύτερες ατσάλινες κολόνες και ένα πάνελ κάλυψης σε σχήμα πόρτας, εξασφαλίζοντας εξαιρετική σταθερότητα και σταθερότητα.

Σταθμός υδραυλικής πίεσης

Σχεδιασμένο ειδικά για την κάμψη πλεγμάτων δεξαμενών παλετών, η μηχανή κάμψης IBC τα διαμορφώνει επιδέξια σε ορθογώνια πλαίσια με ακριβείς διαστάσεις (1200±5mm)×(1000±5mm). Αυτός ο σταθμός με υδραυλική ισχύ εγγυάται βέλτιστη απόδοση κάμψης.

Μηχανή κλειδώματος πλαισίου κλωβού IBC
Η μηχανή κλειδώματος πλαισίου κλωβού IBC είναι σχολαστικά κατασκευασμένη ως μια συνεκτική μονάδα, με εξαιρετική ακρίβεια στην εισαγωγή, ισχυρή δύναμη κλειδώματος και ένα απρόσκοπτο συνδυασμό σταθερότητας και απόδοσης κατά τη λειτουργία.

Αποτελεσματικότητα και ποιότητα κλειδώματος

Ρυθμιζόμενος βραχίονας συγκόλλησης:

Προσαρμοσμένος σε διαφορετικά μεταλλικά σχέδια κλωβών IBC, ο ρυθμιζόμενος βραχίονας συγκόλλησης διευρύνει το εύρος εργασίας του μηχανήματος.
Ο υδραυλικός και πνευματικός σχεδιασμός του βραχίονα συγκόλλησης ενισχύει την απόδοση του μηχανήματος.
Ο βραχίονας συγκόλλησης είναι επίσης σχεδιασμένος για την αυτόματη σύνδεση των δύο πλευρών του σωλήνα.
Υδραυλικό καλούπι συγκόλλησης:
Διαθέτοντας ένα υδραυλικό σύστημα, το καλούπι συγκόλλησης δημιουργεί σφιχτά σημεία συγκόλλησης για τον σωλήνα, αποτρέποντας το ράγισμα του μεταλλικού κλωβού.

Σταθμός υδραυλικής πίεσης:
Εξοπλισμένος με μια αυτόματη συσκευή αποστολής, ο σταθμός υδραυλικής πίεσης εξασφαλίζει μια ομαλή και αποτελεσματική διαδικασία παραγωγής για μεταλλικούς κλωβούς.

Μηχανή διάτρησης και διάτρησης πλαισίου κλωβού IBC
Η μηχανή διάτρησης και διάτρησης πλαισίου κλωβού IBC χρησιμοποιείται για τη διαμόρφωση της οπής στο πλαίσιο, έτσι ώστε το πλήρες πλαίσιο να μπορεί να στερεωθεί στο βασικό πλαίσιο.
Αποτελεσματικότητα και ποιότητα διάτρησης
Η μηχανή διάτρησης και διάτρησης χρησιμοποιεί υδραυλική δύναμη. Θα χρειαστούν περίπου 25-30 δευτερόλεπτα για να ολοκληρωθεί η πλήρης διαδικασία.
a. Κεφαλές πίεσης με καλούπι πίεσης
b. Υδραυλικός σταθμός
c. Πίνακας εντοπισμού κεφαλής διάτρησης
Ο ρυθμιζόμενος πίνακας τοποθέτησης αριστερά-δεξιά, εμπρός-πίσω μπορεί να κάνει τη θέση διάτρησης σε ένα ευρύτερο εύρος χρήσης.

Μηχανή συγκόλλησης βασικού πλαισίου κλωβού IBC
Ο σχεδιασμός της μηχανής συγκόλλησης βασικού πλαισίου υιοθετεί οριζόντια δομή και 7 κεφαλές συγκόλλησης για την ολοκλήρωση της συγκόλλησης του βασικού πλαισίου. Ο χειριστής χρειάζεται μόνο να φορτώσει και να ξεφορτώσει το προϊόν. Το μηχάνημα θα κάνει τη συγκόλληση αυτόματα.
Χαρακτηριστικά προϊόντος:
1. Ο σχεδιασμός υιοθετεί οριζόντια δομή και 7 κεφαλές συγκόλλησης για την ολοκλήρωση της συγκόλλησης του βασικού πλαισίου. Ο χειριστής χρειάζεται μόνο να φορτώσει.
2. Η συγκολλημένη παλέτα θα ξεφορτωθεί αυτόματα. Το μηχάνημα θα κάνει τη συγκόλληση αυτόματα.
3. Υιοθετεί 3 σετ ισχύος MF DC 250KVA. Το μηχάνημα βοηθά στην αύξηση της ποιότητας του προϊόντος και του ρυθμού παραγωγής, μειώνοντας το κόστος παραγωγής.
4. Επίλυση του προβλήματος της ασταθούς ποιότητας συγκόλλησης που προκαλείται από χειρωνακτική εργασία. Υψηλότερος ρυθμός παραγωγής και επίπεδο αυτοματισμού.

Χαρακτηριστικά προϊόντος-Σύστημα αποστολής δεξαμενής:
1. Αυτό το σύστημα είναι κατάλληλο για εργοστάσια που διαχωρίζουν το εργαστήριο μηχανής εμφύσησης και το εργαστήριο κλωβών.
2. Οι δοκιμαστικές δεξαμενές μεταφέρονται με τον μεταφορέα στο εργαστήριο κλωβών. Δεν απαιτείται ανθρώπινη παρέμβαση.
3. Σύστημα αποστολής δεξαμενής
4. Περιοχή τοποθέτησης κλωβού IBC, κάμψης και διάτρησης
5. Περιοχή αποθήκευσης συγκολλημένων παλετών
6. Αυτόματη διαδρομή συναρμολόγησης παλετών
7. Συγκόλληση παλετών
8. Περιοχή συναρμολόγησης περιστρεφόμενου κλωβού και παλετών Ασφαλής δίοδος
9. Περιοχή αποθήκευσης πλακών παλετών/ Αυτόματη τροφοδοσία
