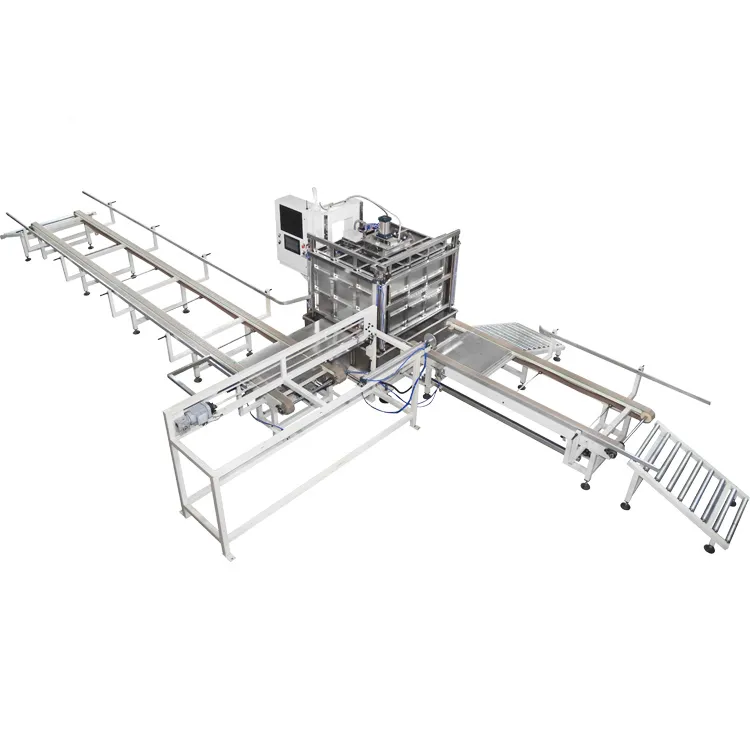

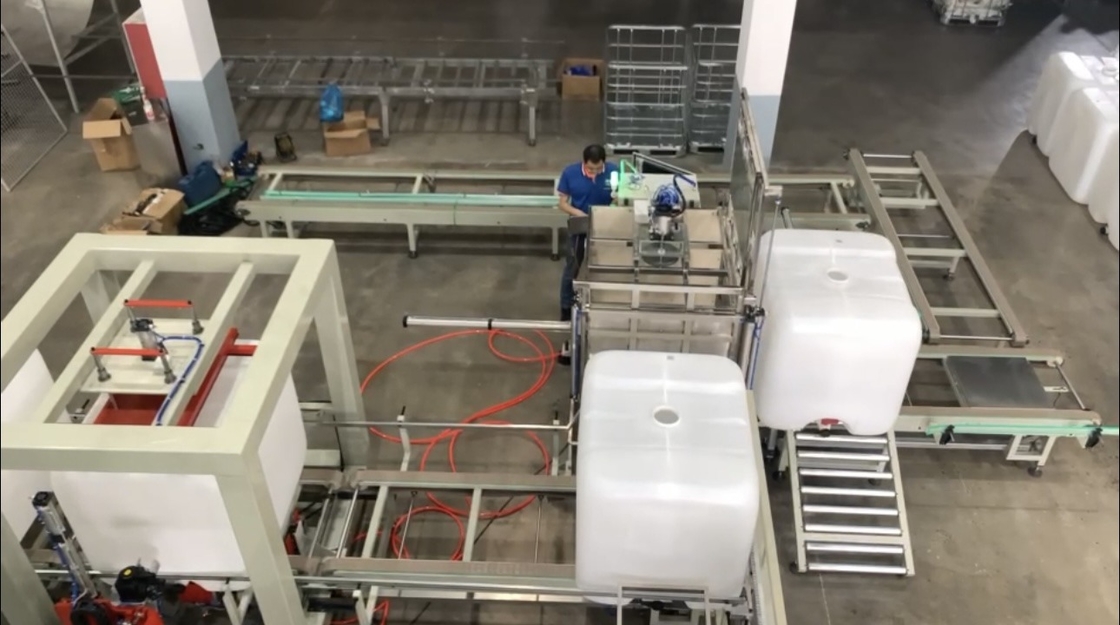

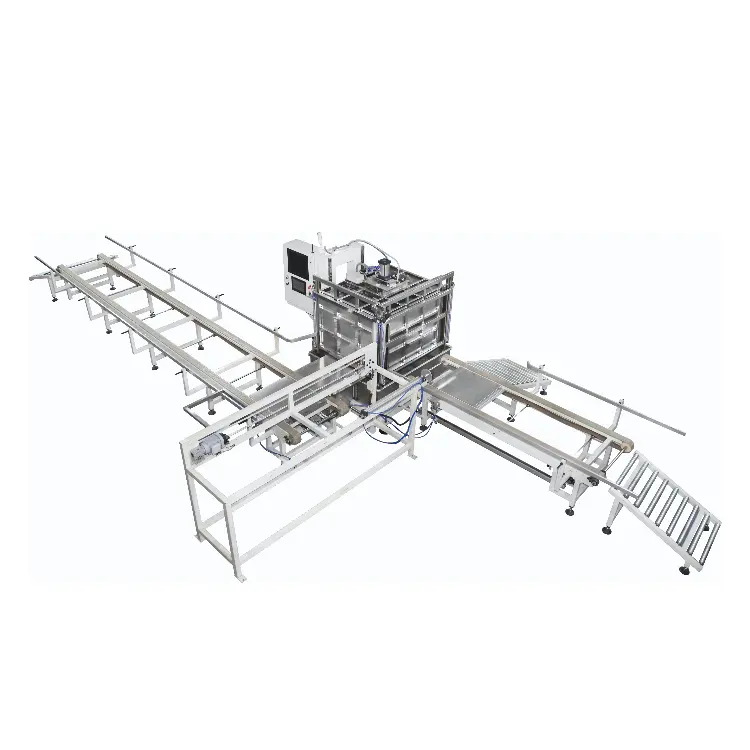

Ηλεκτρονική γραμμή παραγωγής IBC Grid Cage Frame, πλήρως αυτόματη γραμμή δοκιμής διαρροής μηχανής δεξαμενής IBC

Μηχανή Κάμψης Πλαισίου IBC Double Station

Η μηχανή κάμψης διπλού σταθμού πλαισίου IBC υποβάλλεται σε ολοκληρωμένη επεξεργασία για να εγγυηθεί όχι μόνο υψηλή ακρίβεια στην κάμψη, αλλά και σταθερές λειτουργίες και αξιοσημείωτη απόδοση.

Λυγίστε το επίπεδο πλέγμα σε τετράγωνο σχήμα

Η μηχανή κάμψης μετατρέπει επιδέξια το επίπεδο πλέγμα σε ένα ακριβώς τετραγωνισμένο πλαίσιο. Η επίτευξη της διαδικασίας κάμψης σε περίπου 20-25 δευτερόλεπτα υπογραμμίζει την αποτελεσματικότητα και την ταχεία παραγωγική ικανότητα της μηχανής.

Δοκός κάμψης

1. Ο δοκός κάμψης επεξεργασμένος με CNC χρησιμοποιείται για να εξασφαλίσει τη γωνία κάμψης.

2. Κάθε καλούπι στον δοκό κάμψης μπορεί να ρυθμιστεί προς τα πάνω και προς τα κάτω κατά περίπου 3 mm για να αυξήσει το εύρος κάμψης.

3. Ο σχεδιασμός καλουπιού 120 μοιρών έκανε κάθε γωνία κάμψης πιο ομαλή.

Πλαίσιο κάμψης

Το πλαίσιο της μηχανής διαθέτει ένα στιβαρό ορθογώνιο σχεδιασμό, με παχύτερες ατσάλινες κολώνες και ένα πάνελ κάλυψης σε σχήμα πόρτας, εξασφαλίζοντας εξαιρετική σταθερότητα και σταθερότητα.

Σταθμός υδραυλικής πίεσης

Σχεδιασμένη ειδικά για την κάμψη πλεγμάτων δεξαμενών παλετών, η μηχανή κάμψης IBC τα διαμορφώνει επιδέξια σε ορθογώνια πλαίσια με ακριβείς διαστάσεις (1200±5mm)×(1000±5mm). Αυτός ο σταθμός υδραυλικής ισχύος εγγυάται βέλτιστη απόδοση κάμψης.

Μηχανή Κλειδώματος Πλαισίου Κλωβού IBC
Η μηχανή κλειδώματος πλαισίου κλωβού IBC είναι σχολαστικά κατασκευασμένη ως μια συνεκτική μονάδα, διαθέτοντας εξαιρετική ακρίβεια στην εισαγωγή, ισχυρή δύναμη κλειδώματος και ένα απρόσκοπτο μείγμα σταθερότητας και αποτελεσματικότητας κατά τη λειτουργία.

Αποτελεσματικότητα και ποιότητα κλειδώματος

Ρυθμιζόμενος βραχίονας συγκόλλησης:

Προσαρμοσμένος σε διαφορετικά μεταλλικά σχέδια κλωβών IBC, ο ρυθμιζόμενος βραχίονας συγκόλλησης διευρύνει το εύρος εργασίας της μηχανής.
Ο υδραυλικός και πνευματικός σχεδιασμός του βραχίονα συγκόλλησης ενισχύει την απόδοση της μηχανής.
Ο βραχίονας συγκόλλησης είναι επίσης σχεδιασμένος για την αυτόματη σύνδεση των δύο πλευρών του σωλήνα.
Υδραυλικό καλούπι συγκόλλησης:
Διαθέτοντας ένα υδραυλικό σύστημα, το καλούπι συγκόλλησης δημιουργεί σφιχτά σημεία συγκόλλησης για τον σωλήνα, αποτρέποντας το ράγισμα του μεταλλικού κλωβού.

Σταθμός υδραυλικής πίεσης:
Εξοπλισμένος με μια αυτόματη συσκευή αποστολής, ο σταθμός υδραυλικής πίεσης εξασφαλίζει μια ομαλή και αποτελεσματική διαδικασία παραγωγής για μεταλλικούς κλωβούς.

Μηχανή Δημιουργίας Οπών και Διάτρησης Πλαισίου Κλωβού IBC
Η μηχανή δημιουργίας οπών και διάτρησης πλαισίου κλωβού IBC χρησιμοποιείται για τη διαμόρφωση της οπής στο πλαίσιο, έτσι ώστε το πλήρες πλαίσιο να μπορεί να στερεωθεί στο πλαίσιο βάσης.
Αποτελεσματικότητα και ποιότητα δημιουργίας οπών
Η μηχανή δημιουργίας οπών και διάτρησης χρησιμοποιεί υδραυλική δύναμη. Θα χρειαστούν περίπου 25-30 δευτερόλεπτα για να ολοκληρωθεί η πλήρης διαδικασία.
a. Κεφαλές πίεσης με καλούπι πίεσης
b. Υδραυλικός σταθμός
c. Πίνακας εντοπισμού κεφαλής διάτρησης
Ο αριστερός-δεξιός, εμπρός-πίσω ρυθμιζόμενος πίνακας εντοπισμού μπορεί να κάνει τη θέση διάτρησης σε ένα ευρύτερο εύρος χρήσης.

Μηχανή Συγκόλλησης Πλαισίου Βάσης Κλωβού IBC
Ο σχεδιασμός της μηχανής συγκόλλησης πλαισίου βάσης υιοθετεί οριζόντια δομή και 7 κεφαλές συγκόλλησης για την ολοκλήρωση της συγκόλλησης του πλαισίου βάσης. Ο χειριστής χρειάζεται μόνο να φορτώσει και να ξεφορτώσει το προϊόν. Η μηχανή θα κάνει τη συγκόλληση αυτόματα.
Χαρακτηριστικά προϊόντος:
1. Ο σχεδιασμός υιοθετεί οριζόντια δομή και 7 κεφαλές συγκόλλησης για την ολοκλήρωση της συγκόλλησης του πλαισίου βάσης. Ο χειριστής χρειάζεται μόνο να φορτώσει.
2. Η συγκολλημένη παλέτα θα ξεφορτωθεί αυτόματα. Η μηχανή θα κάνει τη συγκόλληση αυτόματα.
3. Υιοθετεί 3 σετ ισχύος MF DC 250KVA. Η μηχανή βοηθά στην αύξηση της ποιότητας του προϊόντος και του ρυθμού παραγωγής, μειώνοντας το κόστος παραγωγής.
4. Επίλυση του προβλήματος της ασταθούς ποιότητας συγκόλλησης που προκαλείται από χειρωνακτική εργασία. Υψηλότερος ρυθμός παραγωγής και επίπεδο αυτοματισμού.

Χαρακτηριστικά προϊόντος-Σύστημα αποστολής δεξαμενών:
1. Αυτό το σύστημα είναι κατάλληλο για εργοστάσια που διαχωρίζουν το εργαστήριο μηχανής εμφύσησης και το εργαστήριο κλωβού.
2. Οι δεξαμενές δοκιμής μεταφέρονται με τον μεταφορέα στο εργαστήριο κλωβού. Δεν απαιτείται ανθρώπινη παρέμβαση.
3. Σύστημα αποστολής δεξαμενών
4. Περιοχή τοποθέτησης κλωβού IBC Bended, Clinching και Punched
5. Περιοχή απόθεσης συγκολλημένων παλετών
6. Αυτόματη διαδρομή συναρμολόγησης παλετών
7. Συγκόλληση παλετών
8. Περιοχή συναρμολόγησης περιστρεφόμενου κλωβού και παλέτας Ασφαλής δίοδος
9. Περιοχή απόθεσης πλακών παλετών/ Αυτόματη τροφοδοσία
