Ηλεκτρονική γραμμή παραγωγής IBC Grid Cage Frame, πλήρως αυτόματη γραμμή δοκιμής διαρροής μηχανής δεξαμενής IBC

Προβλεπτική συντήρηση: Οι αισθητήρες παρακολουθούν την κατάσταση του μηχανήματος, ενημερώνοντας τους χειριστές για κάθε αναγκαία συντήρηση για την αποφυγή απρογραμμάτιστων ωρών στάσης.

Μηχανή συγκόλλησης δεξαμενών IBC

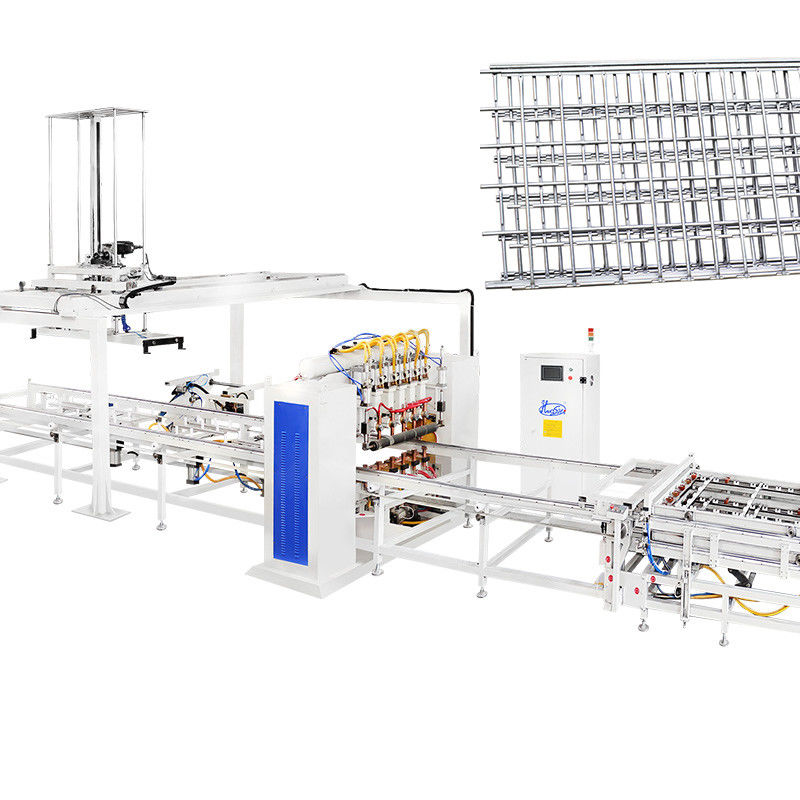

Η Hwashi IBC Cage Frame Automatic Welding Machine Automatic Production Line είναι μια ειδικά σχεδιασμένη γραμμή παραγωγής για το πλαίσιο κλουβιού IBC.Μηχανικό βραχίονα εκφόρτωσης ματιών, μηχανή στροφής ματιών, μηχανή αυτοματοποιημένης κάμψης, μηχανή κλειδώματος, μηχανή τρύπησης και τρύπησης, αυτόματο μηχανικό βραχίονα κινητήρας παραγωγής.Η πλήρης γραμμή απαιτεί μόνο 2-3 άτομα.Ο χειριστής χρειάζεται μόνο να φορτώσει το υλικό στη μηχανή συγκόλλησης και να ξεφορτώσει στο τέλος της γραμμής.Επίσης μπορούμε να εξοπλίσουμε τη γραμμή με αυτόματη μηχανή συγκόλλησης πλαίσιο βάσης και αυτόματη εκφόρτωση μηχανικό χέρι για το πλαίσιο βάσης.

Ψηλή διπλή σταθμός IBC μηχανή κάμψης πλαισίου

Η μηχανή κάμψης διπλού σταθμού IBC υπόκειται σε ολοκληρωμένη επεξεργασία για να εγγυηθεί όχι μόνο υψηλή ακρίβεια στην κάμψη, αλλά και σταθερή λειτουργία και αξιοσημείωτη απόδοση.

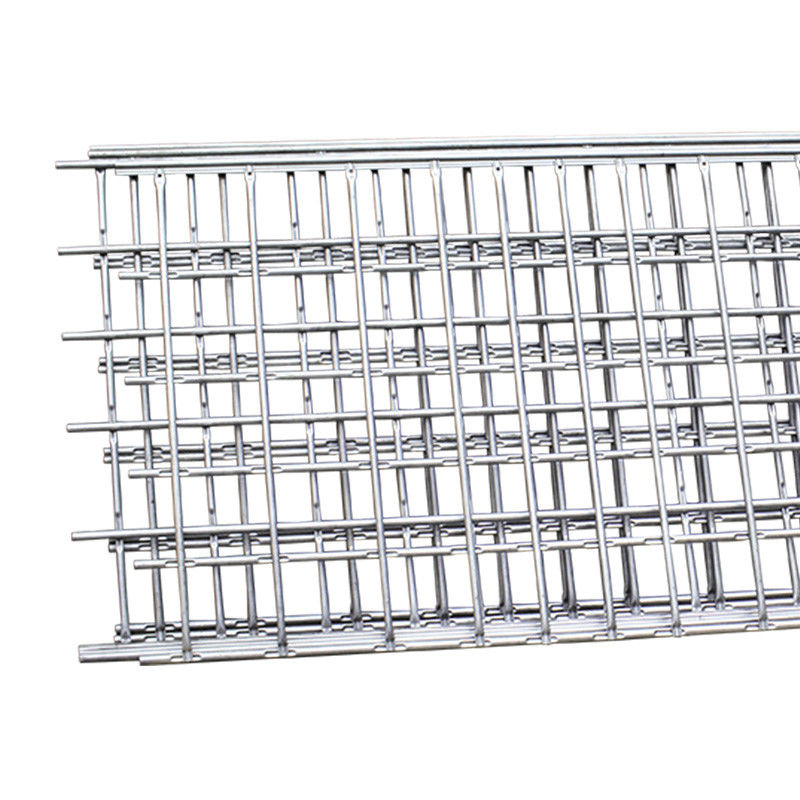

Τυλίξτε το επίπεδο δίχτυ σε τετραγωνικό σχήμα

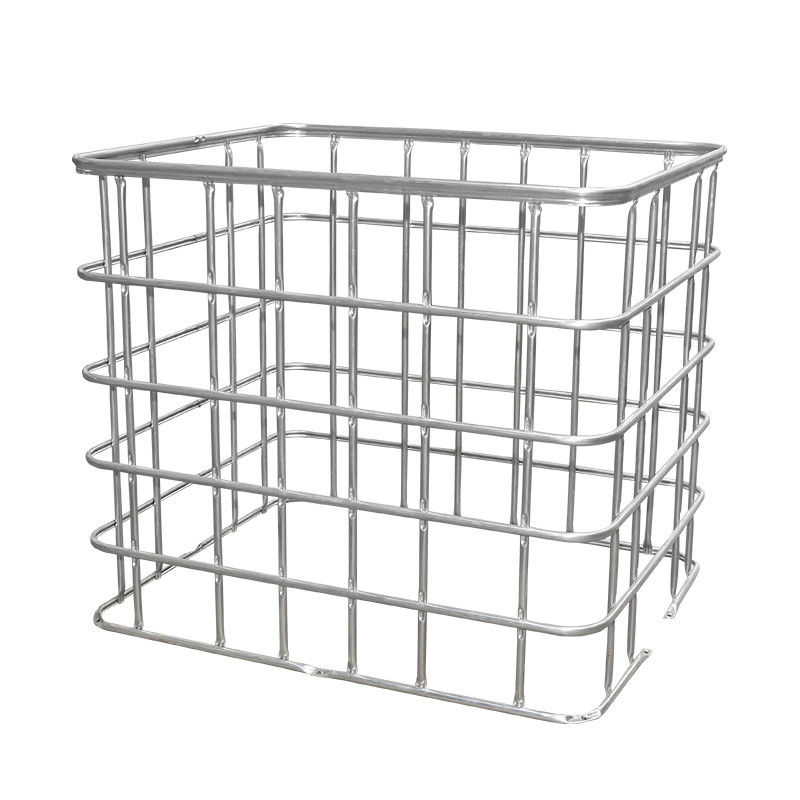

Η μηχανή κάμψης μεταμορφώνει με εξειδικευμένο τρόπο το επίπεδο δίχτυ σε ένα ακριβώς τετράγωνο πλαίσιο.Η επίτευξη της διαδικασίας κάμψης σε περίπου 20-25 δευτερόλεπτα τονίζει την αποτελεσματικότητα και την ταχεία ικανότητα παραγωγής του μηχανήματος.

Δείκτης κάμψης

• Για τη διασφάλιση της γωνίας κάμψης χρησιμοποιείται δοκάρι κάμψης που επεξεργάζεται με CNC.

• Κάθε καλούπι στην δέσμη κάμψης μπορεί να ρυθμιστεί προς τα πάνω και προς τα κάτω για περίπου 3 mm για να αυξηθεί το εύρος κάμψης.

• Η σχεδίαση μούχλας 120 μοιρών έκανε κάθε γωνία κάμψης πιο ομαλή.

Φρέμα κάμψης

Το πλαίσιο της μηχανής διαθέτει ένα ανθεκτικό ορθογώνιο σχεδιασμό, με παχύτερες ατσάλινες στήλες και ένα πίνακα κάλυψης σε σχήμα πόρτας, εξασφαλίζοντας εξαιρετική σταθερότητα και σταθερότητα.

Υδραυλικός σταθμός πίεσης

Ειδικά σχεδιασμένη για την κάμψη των ματιών των δεξαμενών παλέτων, η μηχανή κάμψης IBC τις διαμορφώνει με εξειδικευμένο τρόπο σε ορθογώνια πλαίσια με ακριβείς διαστάσεις (1200±5mm) × ((1000±5mm).Αυτός ο σταθμός που λειτουργεί με υδραυλική ενέργεια εγγυάται βέλτιστες επιδόσεις κάμψης.

Μηχανή κλειδώματος πλαισίου κλουβιού IBC
Η μηχανή κλειδώματος κλουβιών IBC είναι προσεκτικά κατασκευασμένη ως μια συνεκτική μονάδα, που διαθέτει εξαιρετική ακρίβεια στην εισαγωγή, ισχυρή αντοχή κλειδώματος,και ένα απρόσκοπτο μείγμα σταθερότητας και απόδοσης κατά τη διάρκεια της λειτουργίας.

Αποδοτικότητα και ποιότητα κλειδαριού

Ρυθμίσιμος βραχίονας σύσφιξης:

Προσαρμοσμένο σε διαφορετικά μοντέλα μεταλλικών κλουβιών IBC, ο ρυθμιζόμενος βραχίονας σύσφιξης διευρύνει το εύρος εργασίας του μηχανήματος.
Ο υδραυλικός και πνευματικός σχεδιασμός του βραχίονα σύσφιξης βελτιώνει την αποτελεσματικότητα του μηχανήματος.
Ο βραχίονας συμπίεσης είναι επίσης σχεδιασμένος για την αυτόματη σύνδεση των δύο πλευρών του σωλήνα.
Υδραυλικός μούχλας σύσφιξης:
Με υδραυλικό σύστημα, το καλούπι δημιουργεί σφιχτά σημεία για τον σωλήνα, εμποδίζοντας το μεταλλικό κλουβί να σπάσει.

Υδραυλικός σταθμός πίεσης:
Ο υδραυλικός σταθμός πίεσης, εξοπλισμένος με συσκευή αυτόματης αποστολής, εξασφαλίζει μια ομαλή και αποτελεσματική διαδικασία παραγωγής για μεταλλικά κλουβιά.

Μηχανή κατασκευής τρυπών και τρύπησης IBC Cage Frame
Η μηχανή IBC για την κατασκευή τρύπων και την τρυπή χρησιμοποιείται για να σχηματίσει την τρύπα στο πλαίσιο, έτσι ώστε το πλήρες πλαίσιο να μπορεί να στερεωθεί στο βασικό πλαίσιο.
Αποδοτικότητα και ποιότητα της κατασκευής τρυπών
Η μηχανή τρύπησης και τρύπησης χρησιμοποιεί υδραυλική δύναμη. Θα χρειαστεί περίπου 25-30 δευτερόλεπτα για να ολοκληρωθεί η πλήρης διαδικασία.
α. Κεφαλίδες πίεσης με καλούπι πίεσης
Β. Υδραυλικός σταθμός
γ. Πίνακας εντοπισμού της κεφαλής τρύπησης
Αριστερά-δεξιά, εμπρός-πίσω ρυθμιζόμενο πίνακα loacing μπορεί να κάνει τη θέση τρύπησης σε ένα ευρύτερο εύρος χρήσης.

Μηχανή συγκόλλησης IBC Cage Base Frame
Ο σχεδιασμός του μηχανήματος συγκόλλησης βασικού πλαισίου υιοθετεί οριζόντια δομή και 7 κεφαλές συγκόλλησης για την ολοκλήρωση της συγκόλλησης του βασικού πλαισίου.Ο χειριστής χρειάζεται μόνο να φορτώσει και να ξεφορτώσει το προϊόν.Η μηχανή θα κάνει την συγκόλληση αυτόματα.

Χαρακτηριστικά του προϊόντος:
1Ο σχεδιασμός υιοθετεί οριζόντια δομή και 7 κεφαλές συγκόλλησης για την ολοκλήρωση της συγκόλλησης του πλαισίου βάσης.
2Η μηχανή θα κάνει την συγκόλληση αυτόματα.
3Η μηχανή υιοθετεί 3 σετ ισχύος MF DC 250KVA. Η μηχανή βοηθά στην αύξηση της ποιότητας του προϊόντος και του ρυθμού παραγωγής, μειώνει το κόστος παραγωγής.
4- Λύση του προβλήματος της ασταθούς ποιότητας συγκόλλησης που προκαλείται από χειροκίνητη εργασία.

Χαρακτηριστικά του προϊόντος - Σύστημα αποστολής δεξαμενών:
1Το σύστημα αυτό είναι κατάλληλο για εργοστάσια που διαχωρίζουν το εργαστήριο με τις μηχανές και το εργαστήριο με τα κλουβιά.
2Οι δεξαμενές δοκιμών μεταφέρονται με μεταφορέα στο εργοστάσιο κλουβιών χωρίς ανθρώπινη παρέμβαση.
3Σύστημα αποστολής δεξαμενών
4.IBC Περιοχή τοποθέτησης κλουβιών με κάμψη, σύσφιξη και τρύπηση
5.Χώρος αποθήκευσης συγκολλημένων παλέτων
6.Αυτοκίνητη διαδρομή συναρμολόγησης παλέτας
7.Σύζευση παλέτας
8.Προστροφικό κλουβί και παλέτες συγκεντρώνονται περιοχήΑσφαλές πέρασμα
9.Χώρος αποθήκευσης πλακών/Αυτοτροφή
