Προηγμένη αυτόματη μηχανή συγκόλλησης συρμάτων για γραμμή παραγωγής συρμάτων

Προηγμένη αυτόματη μηχανή συγκόλλησης συρματόσχοινων

Γραμμή παραγωγής συρματόπλεγματος

Αυτοματοποιημένη μηχανή συγκόλλησης συρμάτων

Τόπος καταγωγής:

Κίνα

Μάρκα:

HWASHI

Πιστοποίηση:

CE/CCC/ISO

Μας ελάτε σε επαφή με

Ζητήστε ένα απόσπασμα

Λεπτομέρειες προιόντος

Ηλεκτρική ενέργεια:

Τριφασικά τέσσερα καλώδια 380V±10%

Καλώδιο τροφοδοσίας:

120 mm2.400A

μέθοδο ελέγχου:

ΠΛΚ

Αποτελεσματικό πλάτος συγκόλλησης:

1200 χιλιοστά

Αποτελεσματικό μήκος συγκόλλησης:

1200 χιλιοστά

Αυτόματη κινούμενη ταχύτητα:

200-500mm/s διευθετήσιμος

Αυτοματοποιημένη περιοχή πλήρωσης καλωδίων:

Διάμετρος καλωδίου: 400-1200mm, διάμετρος καλωδίου: 2-6mm

Αριθμός του συστήματος αυτόματης γέμισης με σύρμα:

2 σετ

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

US $350000.00 / Set

Συσκευασία λεπτομέρειες

Αξιοθαλάσσιο ξύλινο πακέτο

Χρόνος παράδοσης

7-30 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας

Όροι πληρωμής

Λ/Κ, Τ/Τ

Δυνατότητα προσφοράς

50 σετ ανά μήνα

Συγγενικά προϊόντα

Βίντεο

HWASHI αυτόματη συρματόπλεγμα πίνακα κλουβί συγκόλληση κατασκευής μηχανής γραμμής για συγκολλημένο συρματόπλεγμα

Πάρτε την καλύτερη τιμή

Βίντεο

Προηγμένη αυτόματη μηχανή συγκόλλησης συρμάτων για γραμμή παραγωγής συρμάτων

Πάρτε την καλύτερη τιμή

Βίντεο

Μηχανή συγκόλλησης σημείων από ατσάλινο σύρμα

Πάρτε την καλύτερη τιμή

Βίντεο

Αυτόματη μηχανή συγκόλλησης με πολλά σημεία για συρτάρια συρμάτων ψυγείου και σιδηροτροχιά από χάλυβα

Πάρτε την καλύτερη τιμή

Μας ελάτε σε επαφή με

+8613380655800

marketing@hwashi.com

Επαφή τώρα

Περιγραφή προϊόντων

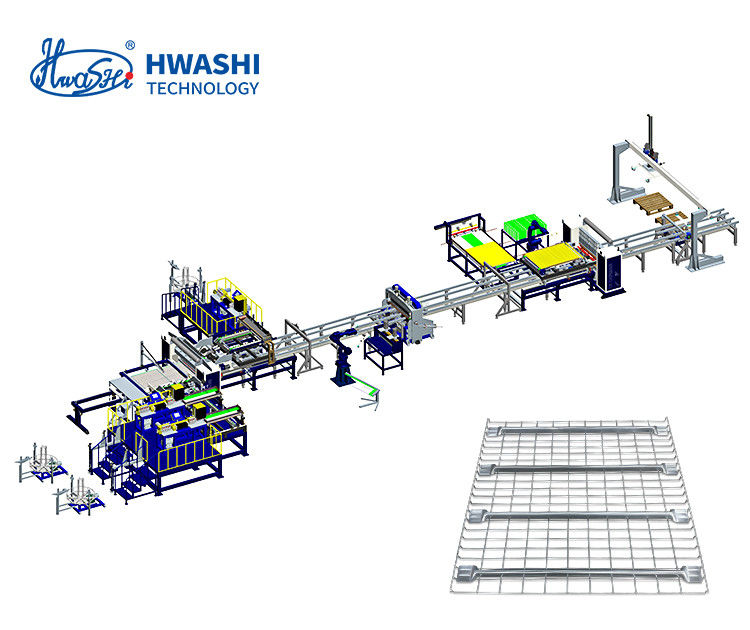

Προηγμένη αυτόματη μηχανή συγκόλλησης συρμάτων για γραμμή παραγωγής συρμάτων

Περιγραφή του προϊόντος

Η γραμμή παραγωγής συγκόλλησης που έχει σχεδιαστεί για το συγκεκριμένο έργο προορίζεται ειδικά για την ταχεία παραγωγή συσσωρευτών συσσωρευτών.Επιτρέπει την πλήρως αυτοματοποιημένη παραγωγή συρματόπλεγματος και στερεωτικού. Η επίτευξη αυτόματης κοπής σύρματος, τροφοδοσίας, συγκόλλησης, κάμψης, περιστροφής, κοπής άκρων, αυστηροποίησης αυτόματης τροφοδοσίας, συγκόλλησης και στοίβασης του τελικού προϊόντος.Ολόκληρος ο σχεδιασμός της γραμμής απαιτεί μόνο δύο χειριστέςΕπίσης, συμβάλλει στην αντιμετώπιση των προβλημάτων της αστάθειας της ποιότητας και της χαμηλής αποδοτικότητας που συνδέονται με τις χειροκίνητες εργασίες.Η αποδοτικότητα της παραγωγής και το επίπεδο αυτοματισμού βελτιώνονται σημαντικά.

Εργασιακή διαδικασία

Εργασιακή διαδικασία

1)υψηλής ταχύτητας καλωδίου ευθείας και κοπτική μηχανή θα κόψει τα καλώδια από το σύρμα περιστροφή,και στη συνέχεια φορτώστε τα καλώδια στο σύστημα τροφοδοσίας καλωδίου για αυτόματη γέμιση καλωδίου των διασταυρούμενων καλωδίων και των καλωδίων γραμμής. 2) Το σύστημα πλήρωσης καλωδίου διασταύρωσης και καλωδίου γραμμής θα τροφοδοτήσει αυτόματα το καλώδιο στην θέση συγκόλλησης. 3) Το μηχανικό συγκόλλησης θα κάνει την συγκόλληση αυτόματα. 4) Μετά τη συγκόλληση, το καλώδιο θα μεταφερθεί στην θέση συγκόλλησης.Το ρομπότ θα πάρει το δίχτυ και να το φορτώσει στο σταθμό κοπής σύρματος για την κοπή των άκρων5) Μετά την κοπή, το ρομπότ θα τοποθετήσει το σύρμα πίσω στη γραμμή μεταφοράς και θα το μεταφέρει στον σταθμό κάμψης. 6) Η μηχανή κάμψης θα κάμψει μια πλευρά του σύρματος.7)Το περιστρεφόμενο σύστημα θα περιστρέψει το δίχτυ, και η μηχανή κάμψης θα κάμψει μια άλλη πλευρά του πλέγματος.8)Το συρματόπλεγμα θα μετακινηθεί προς τη θέση συγκόλλησης των στερεοποιητών (βάρες στήριξης) 9)Το μηχανικό χέρι θα φορτώσει τους στερεοποιητές και θα τους σταθεροποιήσει αυτόματα στη θέση συγκόλλησης. 10) Η μηχανή συγκόλλησης θα κάνει συγκόλληση των στερεοτήτων σύμφωνα με τα σχέδια. 11) Μετά τη συγκόλληση, ο μηχανικός βραχίονας εκφόρτωσης θα αναστρέψει και θα στοιβάσει αυτόματα το τελικό προϊόν.

Άρθρα	Πληροφορίες
Ηλεκτρική ενέργεια	Τριφογενείς τέσσερις καλώδια 380V±10%
Καλώδιο ηλεκτρικής ενέργειας	120 mm2.400A
Μέθοδος ελέγχου	ΠΛΚ
Αποτελεσματικό πλάτος συγκόλλησης	1200 χιλιοστά
Λεπτομετρικό μήκος συγκόλλησης	1200 χιλιοστά
Αυτόματη ταχύτητα κίνησης	200-500 mm/s ρυθμιζόμενο
Αυτοματοποιημένη περιοχή πλήρωσης καλωδίων	Διάμετρος καλωδίου: 400-1200mm, διάμετρος καλωδίου: 2-6mm Διασταυρούμενο σύρμα: 400-1200mm, διάμετρος σύρμας: 2-6mm
Αριθμός του συστήματος αυτόματης γέμισης καλωδίου	2 σετ
Μέγεθος μηχανής	35000mmx8000mm
Πίεση αέρα	0.6MPa
Νερό ψύξης	15-25°C

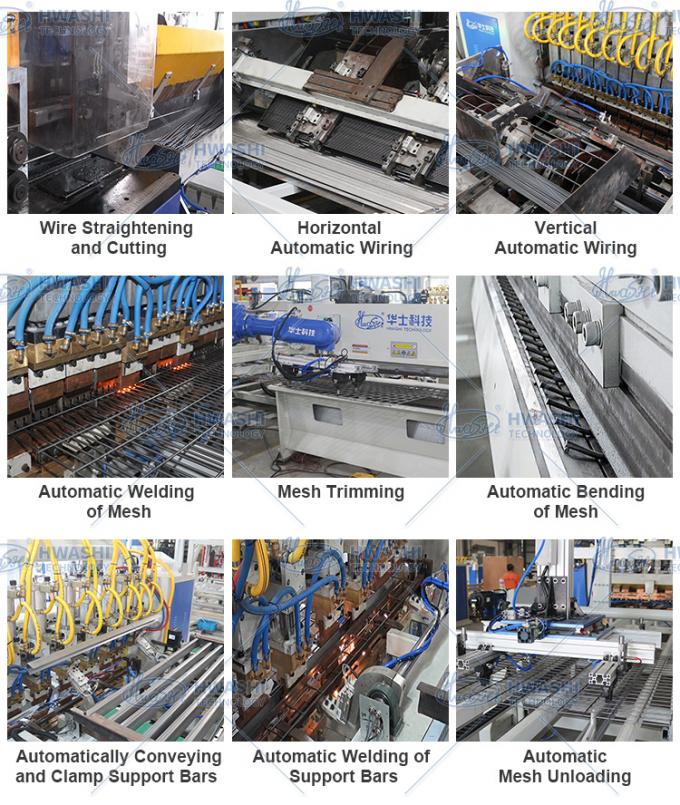

Λεπτομέρειες μηχανής

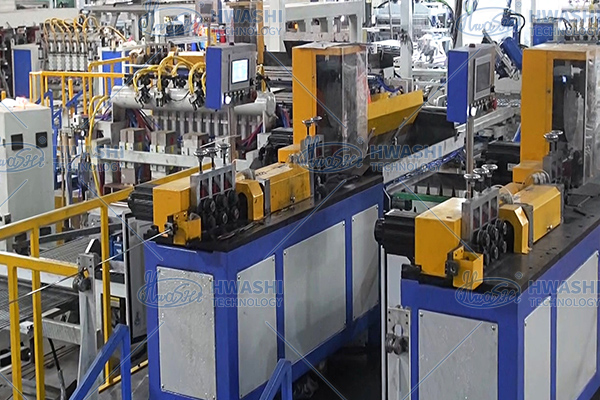

Μηχανή κοπής σύρματος υψηλής ταχύτητας

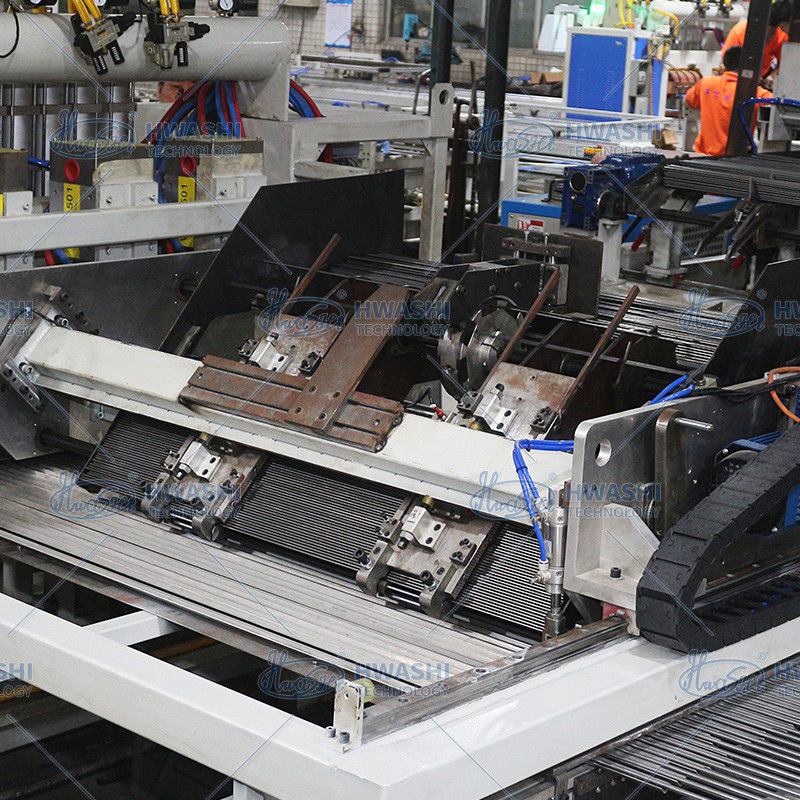

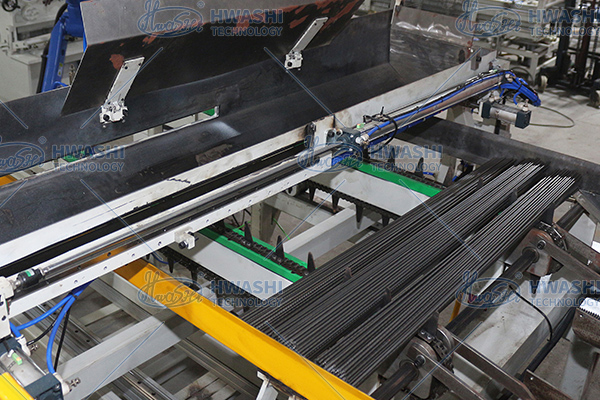

Αυτόματο σύστημα τροφοδοσίας καλωδίων

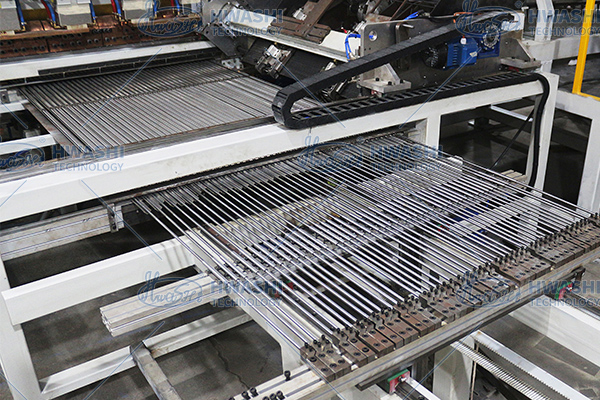

Σύστημα αυτόματης πλήρωσης αγωγού

Σύστημα αυτοματοποιημένης πλήρωσης με διασταυρούμενο σύρμα

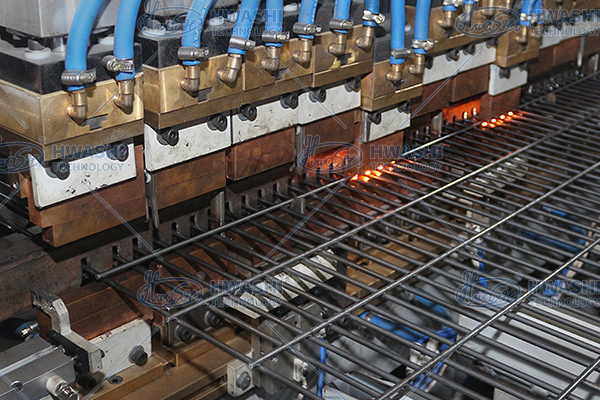

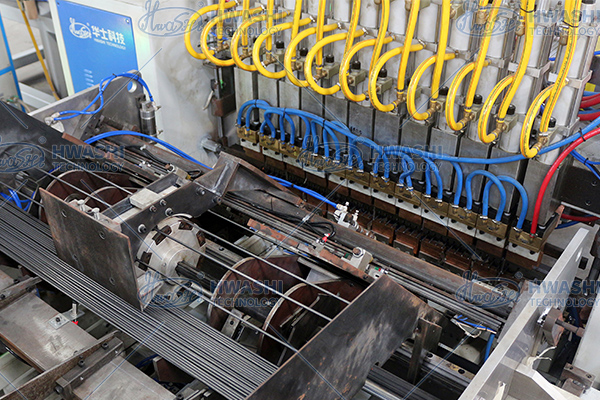

Μηχανή συγκόλλησης συρματόπλεγματος

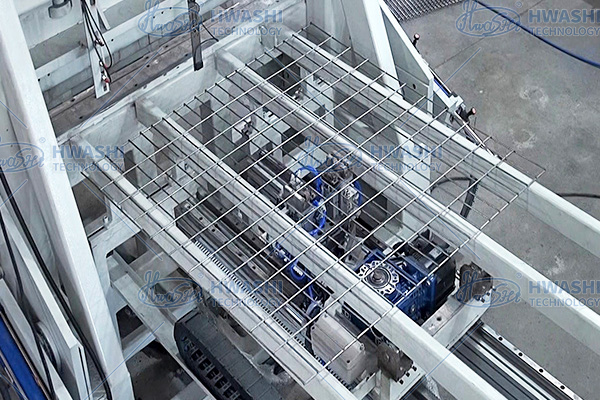

Αυτοματοποιημένη συρματόπλεκτη μετακινούμενη άμαξα

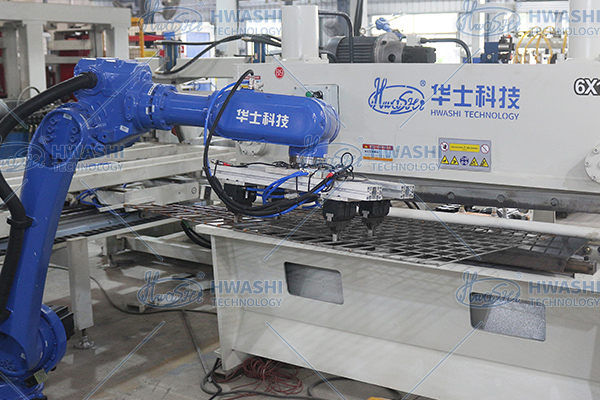

Ρομπότ και μηχανή κοπής συρμάτων

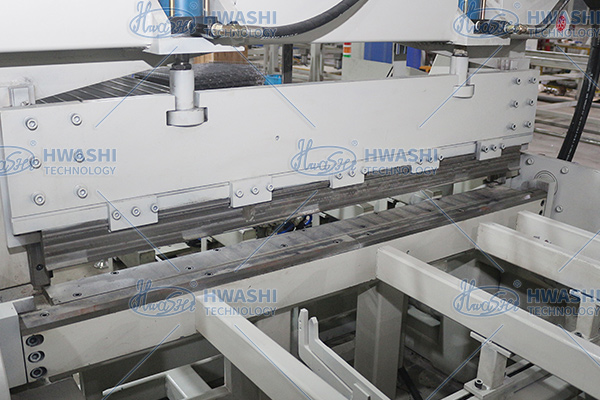

Μηχανή κάμψης συρμάτων

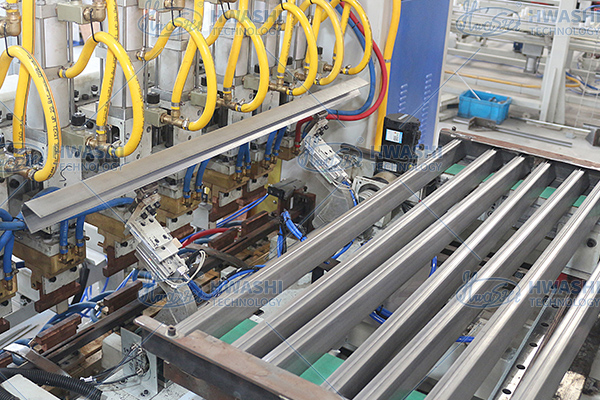

Σύστημα φόρτωσης στερεοποιητών

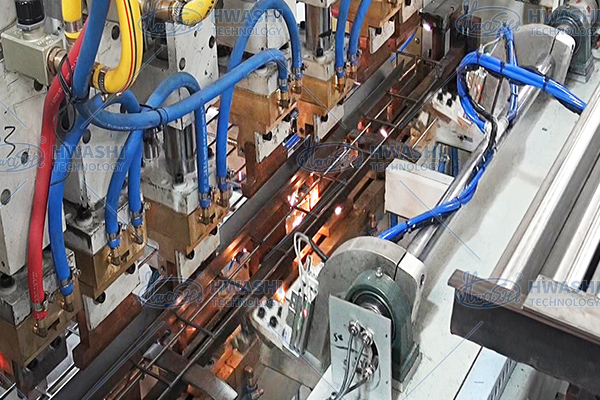

Σύστημα συγκόλλησης με σκληροποιητή

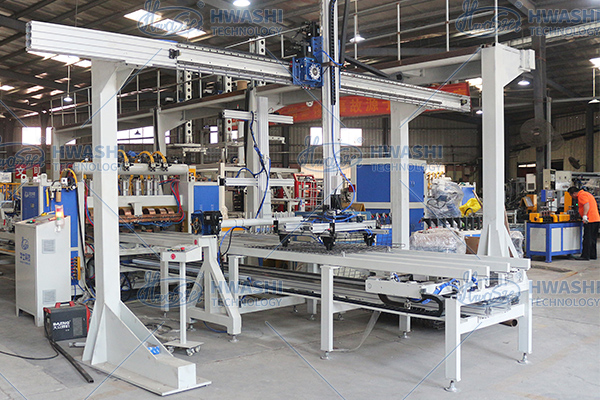

Αυτόματη εκφόρτωση και στοίβαση

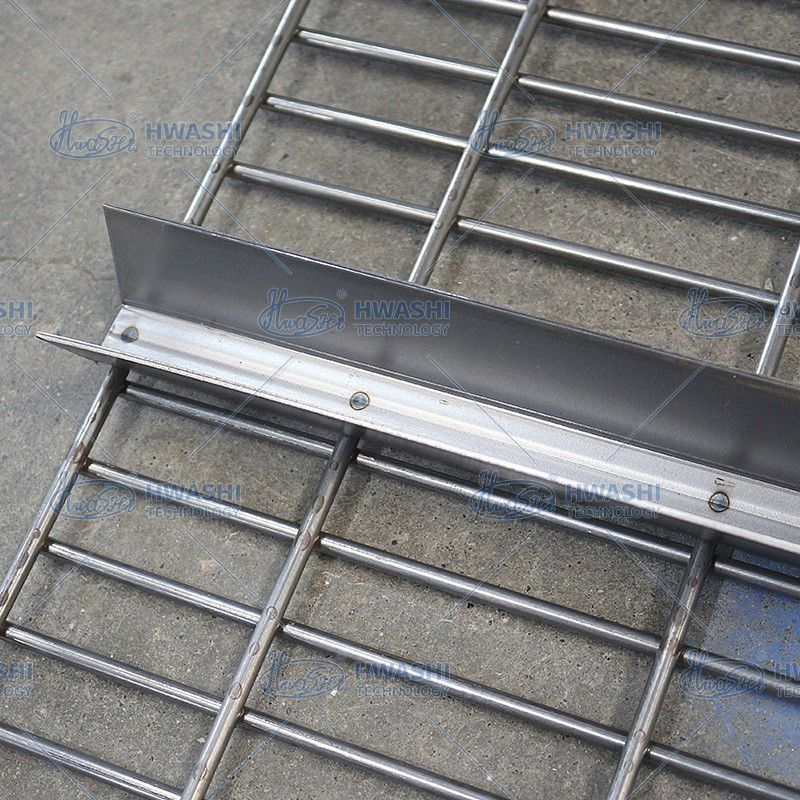

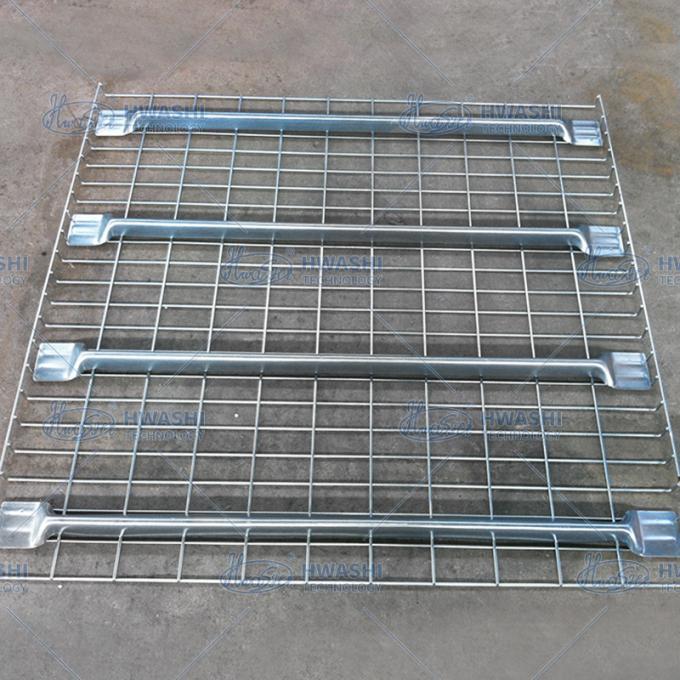

Τελικό προϊόν
